一、辐射定标的内涵与必要性
合成孔径雷达（SAR）是主动式微波遥感载荷，其成像质量与定量反演能力，直接取决于SAR载荷对地观测信号幅度响应的稳定性与可追溯性。辐射定标的本质，是建立SAR图像输出值（数字计数值DN或幅度值）到目标雷达后向散射系数σ0（西格玛零）之间的定量映射关系，并量化该映射的精度与长期稳定性。
缺乏可靠辐射定标的SAR图像只能用于定性判读，无法支撑海面溢油监测、地表形变提取、土壤湿度反演、农作物估产等对幅度敏感的定量应用。辐射定标体系通常包含两大技术路线：内定标与外场试验定标。二者在覆盖链路、精度来源、时效性与工程代价上差异显著，单一手段难以同时满足"高频监测"与"端到端溯源"的双重需求。
辐射定标需解决的核心参数包括：定标常数（将图像幅度折算为σ0的比例因子）、辐射精度（σ0测量值与真值的偏差）、幅度稳定性（系统响应随时间、温度、电压的漂移程度），以及噪声等效后向散射系数（NEσ0）。四项参数共同决定SAR载荷的定量能力。
二、内定标方法与技术特点
1. 内定标基本原理
内定标通过载荷内部注入已知幅度与相位的参考信号，实现对接收链路增益及相位漂移的高频监测。工程上普遍采用射频或中频注入方式，将定标脉冲经定向耦合器送入接收链路，使其与回波信号经历完全相同的放大、滤波、模数转换路径，从而实时捕获链路增益、温度漂移与噪声底的变化。2. 内定标的技术优势
内定标可在SAR载荷在轨运行期间按需高频执行，采样密度远高于任何地面试验，能够精细跟踪链路随温度的慢变漂移与随机波动。其不依赖地面场地与人员调配，成本低、可自动化运行，且能够对每个成像周期、每条扫描带实施实时监测，为相对定标提供连续、稠密的时序基准。3. 内定标的固有局限
内定标信号在接收链路内部注入，无法覆盖发射天线方向图、发射功率输出至天线端之前的链路环节，也无法反映天线波束在真实几何下的指向与增益分布。它测得的是链路相对变化，而非系统绝对增益，因而不能独立给出定标常数；同时难以分离系统非线性、脉冲一致性等端到端误差。三、外场试验定标方法与技术特点
1. 外定标基本原理
外场试验定标利用地面布置的标准参考目标，通过一次完整的"发射—传播—目标散射—接收—成像"闭环，实现对整机绝对增益的测量。常用参考目标包括角反射器（点目标）、有源定标器，以及亚马逊雨林、南北极冰盖、均匀沙漠等大面积分布目标。2. 外定标的技术优势
外定标覆盖从发射机到接收端的全部链路，是获取绝对定标常数最直接、最权威的手段。角反射器雷达截面积（RCS）可由几何尺寸精确计算，作为可溯源基准；分布目标则适用于大范围均匀场景的绝对增益与天线方向图校验。其结果是端到端、可追溯到几何量级的绝对标定。3. 外定标的固有局限
外定标依赖场地点位布设、气象条件与人力组织，实施周期长、成本高、频次低，无法支撑在轨高频监测。场地几何误差、目标RCS计算误差、传播路径大气衰减等因素都会引入不确定性，且单次试验只能覆盖有限波位与入射角，难以全面刻画系统动态漂移。四、内定标与外场试验定标的方法对比
| 对比维度 | 内定标 | 外场试验定标 |
|---|---|---|
| 覆盖链路 | 接收链路内部，非端到端 | 发射至接收全链路 |
| 绝对基准 | 无，仅相对变化 | 有，可溯源的 RCS 基准 |
| 时效性 | 高频、实时、可自动化 | 低频、周期长 |
| 实施成本 | 低，星上自动完成 | 高，依赖场地与人员 |
| 误差类型 | 链路增益 / 相位漂移 | 全系统偏差 + 场地 / 大气误差 |
| 主要作用 | 相对稳定性监测 | 绝对常数标定与复核 |
| 局限 | 不覆盖天线与发射链路 | 无法实时、频次受限 |
二者能力互补：内定标回答"系统相对漂移了多少"，外定标回答"系统绝对增益是多少"。单独使用任一路线，都无法同时满足定量反演对精度与稳定性的要求，这构成了二者结合的工程动因。
五、内定标与外场试验结合的联合定标方案

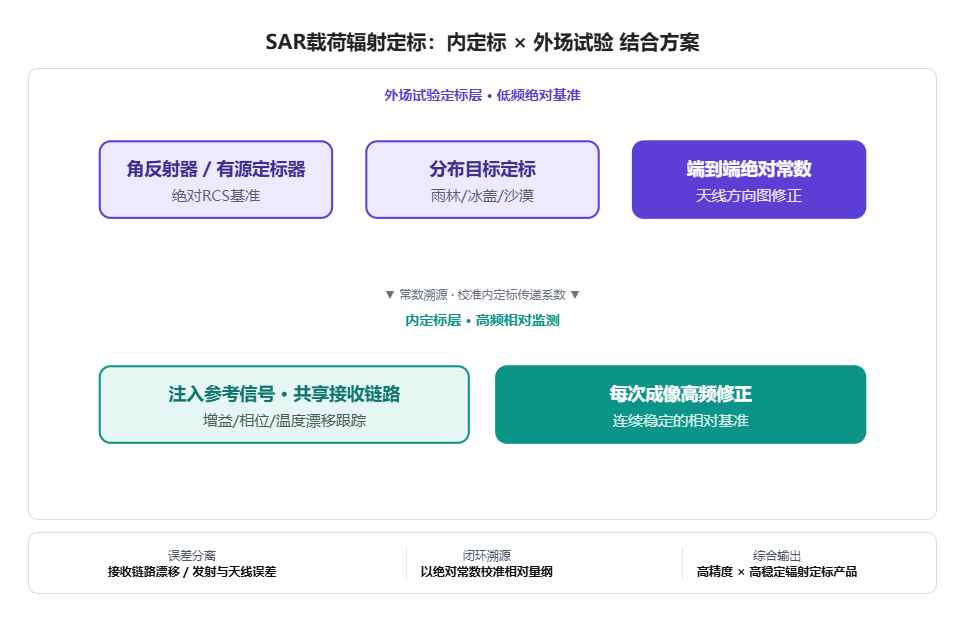

1. 总体架构：分层定标策略
结合方案采用"绝对基准+相对监测+常数溯源"的分层架构。
（1）外定标作为低频绝对基准，在卫星发射初期、轨道重访关键节点或场地条件允许时执行，用于测定系统绝对定标常数与天线方向图修正系数；
（2）内定标作为高频相对监测层，在每次成像期间持续跟踪链路增益与相位漂移，将外定标测得的绝对常数沿时间轴连续延伸。
2. 误差分离与常数溯源
结合方案的关键在于误差分离。通过内定标信号扣除接收链路的漂移分量，通过外定标实测分离出发射链路与天线方向图误差，从而将端到端总偏差分解为可分别校正的独立环节。外定标结果同时用于标定内定标监测链路的传递系数，实现"以绝对常数校准相对监测量纲"的闭环溯源，确保内定标长期监测不因链路老化而失真。3. 实施时序与工程要点
实施时序上，首轨或首批成像前执行外定标建立初始定标常数，成像期间由内定标高频监测漂移并实时修正，随后按周期（如季度或轨道重访周期）复测外定标复核并更新常数。工程要点包括：保证内定标注入信号与回波共用链路、记录注入信号随温度的标定曲线、外定标场地目标RCS与几何逐次校验、以及将两项数据统一到同一辐射坐标系。六、结合方案的应用价值
该方案可在不显著增加在轨代价的前提下，同时获得绝对精度与高频稳定性。内定标保障成像期间的一致性与可重复性，外定标保障跨时间、跨区域的绝对可比性，二者结合使SAR载荷的辐射精度长期保持在可预测区间内，为定量反演算法提供可靠的定标产品，并显著降低对单一外场试验频次的依赖。
内定标与外场试验定标并非替代关系，而是各司其职的互补手段。以内定标支撑高频相对监测、以外定标锚定绝对基准的分层结合方案，已成为SAR载荷辐射定标工程的主流范式。随着有源定标器小型化与自动化布站技术的发展，结合方案将向更高时效、更低成本的"准实时闭环"方向演进，进一步提升SAR定量遥感的可靠性与应用广度。
