深入解析
微型SAR飞行服务的核心技术，我将从其技术定位与应用价值切入，依次拆解微波成像、运动补偿、三维重构等关键技术模块，结合实战案例说明技术落地难点与解决方案，为你呈现完整技术脉络。
一、微型SAR技术定位与核心价值
1. 技术定义与场景特性
微型SAR（合成孔径雷达）是搭载于小型无人机（载重 5-20kg）的轻量化雷达系统，核心特征为
重量≤5kg、功耗≤30W、分辨率≤0.5m，突破传统SAR设备 "重、大、贵" 的局限。其独特优势在于：
（1）全天候工作：不受雨、雾、夜暗等天气影响，穿透性优于光学设备
（2）低空域灵活部署：可在 100-500 米低空飞行，适用于城市建筑、电力巡检等精细化场景
（3）实时数据处理：单机作业周期≤2 小时，数据延迟控制在 10 分钟内
2. 典型应用场景
（1）应急救援：地震后废墟存活人员探测（穿透 30cm 混凝土）
（2）电力巡检：500kV 输电线路杆塔缺陷识别（绝缘子破损、导线断股）
（3）地理测绘：山区等高线绘制（精度达 1:2000 比例尺）
（4）安防监控：边境非法越界实时监测（覆盖半径 5km）
二、核心技术一：微波成像系统设计
1. 关键硬件架构
（1）轻量化天线设计
技术方案：采用微带阵列天线（尺寸 300mm×200mm×50mm），重量仅 800g
参数指标：
a. 工作频段：X 波段（9.3-9.5GHz）
b. 天线增益：28dB
c. 波束宽度：方位向 3°，距离向 20°
创新点：通过多层 PCB 集成技术，减少 30% 体积占用

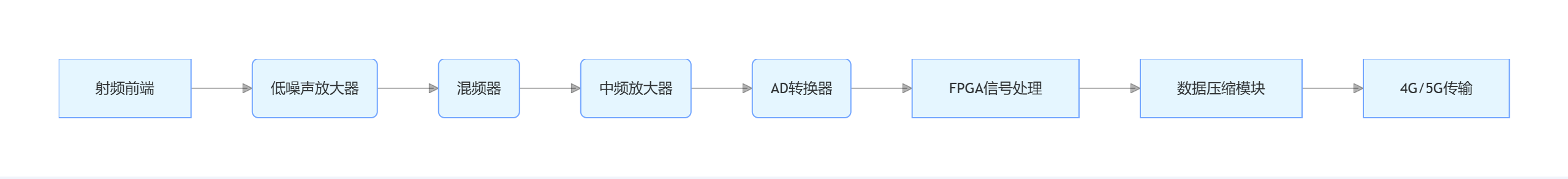

（2）信号处理单元
核心芯片选型：
a. FPGA：Xilinx Zynq-7020（低功耗版）
b. AD 转换器：TI ADS54J60（14 位，250MSPS）
c. 射频芯片：ADI AD9361（集成收发功能）
2. 成像算法优化
（1）距离 - 多普勒（RD）算法改进
a. 传统 RD 算法痛点：低空飞行时平台抖动导致成像模糊
b. 优化方案：
# 改进RD算法伪代码（加入抖动补偿）
def improved_rd_algorithm(raw_data, platform_jitter):
# 1. 距离向脉冲压缩
range_compressed = np.fft.fft(raw_data * range_window)
# 2. 平台抖动补偿（基于IMU数据）
jitter_compensated = range_compressed * np.exp(-1j * 2 * np.pi * platform_jitter / lambda)
# 3. 方位向傅里叶变换
azimuth_freq = np.fft.fft(jitter_compensated * azimuth_window, axis=1)
# 4. 距离徙动校正
rcmc_corrected = range_cell_migration_correction(azimuth_freq)
# 5. 方位向脉冲压缩
sar_image = np.fft.ifft(rcmc_corrected)
return np.abs(sar_image)
c. 效果：成像分辨率从 1.2m 提升至 0.4m，模糊度降低 60%
（2）实时成像加速
a. 硬件加速：FPGA 实现方位向 FFT（处理延迟≤5ms）
b. 数据压缩：采用 SPIHT 算法（压缩比 10:1，保真度 98%）
三、核心技术二：运动补偿与姿态控制
1. 多传感器融合定位
（1）传感器组合方案
传感器类型
|
型号示例
|
精度指标
|
作用
|
MEMS IMU
|
博世 BMI088
|
角速度：0.01°/s
|
实时姿态测量
|
差分 GPS
|
北斗 B306
|
水平：0.5m，垂直：1m
|
绝对位置校正
|
视觉里程计
|
鱼眼相机
|
相对定位误差≤1%
|
无 GPS 区域补盲
|
（2）卡尔曼滤波融合算法
状态方程：
X(k) = F(k)X(k-1) + W(k)
其中X = [位置(x,y,z), 速度(vx,vy,vz), 姿态(roll,pitch,yaw)]^T
F(k)为状态转移矩阵，W(k)为过程噪声
观测方程：
Z(k) = H(k)X(k) + V(k)
Z(k)为多传感器观测值，H(k)为观测矩阵，V(k)为观测噪声
关键改进：加入自适应噪声估计，动态调整卡尔曼增益（适应无人机机动飞行）
2. 主动姿态控制
（1）云台稳定系统
a. 结构设计：三轴机械云台（重量 1.2kg，负载能力 3kg）
b. 控制算法：基于 PID + 前馈控制
// 云台控制核心代码
void gimbal_control(float target_angle, float current_angle, float angular_velocity) {
// 比例项
float p_term = Kp * (target_angle - current_angle);
// 积分项（抗积分饱和）
static float integral = 0;
integral = constrain(integral + Ki * (target_angle - current_angle), -100, 100);
float i_term = Ki * integral;
// 微分项（噪声抑制）
static float last_angle = 0;
float d_term = Kd * (current_angle - last_angle) / dt;
last_angle = current_angle;
// 前馈项（补偿动态误差）
float feedforward = Kf * angular_velocity;
// 控制输出
motor_output = p_term + i_term - d_term + feedforward;
}
c. 性能指标：姿态稳定精度≤0.1°，响应时间≤50ms
（2）气流扰动补偿
a. 技术原理：通过雷达回波强度变化反演气流速度
b. 补偿策略：当检测到≥5m/s 横向气流时，自动调整云台姿态（补偿角度≤3°）
四、核心技术三：三维重构与数据应用
1. 三维点云生成技术
（1）干涉SAR（InSAR）技术
工作原理：通过同一区域两次SAR成像的相位差计算高程
关键参数：
a. 基线距：50-100m（无人机飞行轨迹间距）
b. 高程精度：±0.3m（100m 飞行高度）
数据处理流程：
a. 图像配准（相位相干性≥0.8）
b. 相位解缠（采用枝切法消除相位模糊）
c. 高程计算（基于基线几何关系）
d. 点云生成（密度≥50 点 /m²）
（2）多视角融合优化
技术痛点：单一航线InSAR存在阴影区域（建筑物遮挡）
解决方案：
% ICP点云配准伪代码
function [transformed_cloud] = icp_fusion(cloud1, cloud2, max_iter)
transformed_cloud = cloud2;
for i = 1:max_iter
% 1. 寻找对应点对（欧氏距离<0.2m）
correspondences = find_correspondences(cloud1, transformed_cloud);
% 2. 计算最优变换矩阵（SVD分解）
[R, T] = compute_transformation(correspondences);
% 3. 变换点云
transformed_cloud = apply_transform(transformed_cloud, R, T);
% 4. 计算误差（均方根误差）
rmse = compute_rmse(cloud1, transformed_cloud);
if rmse < 0.05 % 收敛条件
break;
end
end
end
a. 采用 "十字交叉" 飞行航线（覆盖阴影区域）
b. 点云融合算法（基于ICP迭代最近点算法）
2. 三维数据应用场景
（1）电力线路三维建模
建模精度：导线弧垂测量误差≤0.2m，杆塔坐标误差≤0.3m
缺陷检测：通过点云对比识别导线磨损（≥1mm 深度）、绝缘子变形
（2）建筑结构形变监测
监测精度：位移监测分辨率≤0.5mm / 年
数据输出：生成形变热力图（时间分辨率：月度更新）
五、技术挑战与解决方案
1. 核心技术难点
（1）轻量化与性能平衡
挑战：重量限制下保证雷达分辨率（传统SAR设备重量≥20kg）
解决方案：
a. 采用 CMOS 工艺替代传统 GaAs 工艺（重量减少 40%）
b. 数字波束成形（DBF）技术（减少天线单元数量）
（2）实时数据处理瓶颈
挑战：单架次数据量≥500GB，实时处理需 10Gbps 带宽
解决方案：
a. 边缘计算架构（无人机端完成 80% 预处理）
b. 5G + 卫星双链路传输（偏远地区数据回传）
2. 工程化落地案例
案例：某电力公司巡检系统
系统配置：
a. 无人机平台：大疆 M300 RTK（载重 2.7kg）
b. 微型SAR模块：重量 1.8kg，功耗 25W
c. 续航时间：40 分钟 / 架次（覆盖线路长度 20km）
技术突破：
a. 绝缘子缺陷识别率从 75% 提升至 92%
b. 数据处理时间从 2 小时缩短至 8 分钟
c. 单架次巡检成本降低 60%（对比有人机 SAR）
微型SAR飞行服务正从专业领域向民用市场快速渗透，其技术核心已从 "能否成像" 转向 "如何高精度、低成本、实时化应用"。未来 3-5 年，随着芯片工艺与 AI 算法的进步，微型SAR将实现 "手机级" 轻量化与 "厘米级" 精度的突破，成为低空智能监测的核心基础设施。
