微型SAR飞行服务中的IMU/GPS融合技术深度解析

微型SAR通常搭载于小型无人机（UAV）、低空飞行器等平台，受限于载体体积、重量与功耗（SWaP）约束，单一导航传感器难以满足复杂环境下的定位需求——IMU（惯性测量单元）虽能高频输出姿态与运动数据，却存在累积误差；GPS（全球定位系统）虽能提供绝对位置参考，却易受遮挡、多径效应影响导致信号中断或精度骤降。本文将从技术原理、融合方法、实现流程、应用挑战与优化方向五个维度，深度解析IMU/GPS融合技术在微型SAR飞行服务中的核心价值与实践要点。

一、技术背景：为何微型SAR飞行服务必须依赖IMU/GPS融合？

微型SAR的核心任务是通过雷达信号合成“虚拟孔径”，获取地面目标的高分辨率成像数据，其成像精度与载体的位置误差、姿态抖动（如滚转、俯仰、偏航）、速度稳定性直接相关：若载体定位误差超过雷达波长的1/4，将导致成像模糊；若姿态抖动频率过高，会引发雷达相位误差，进一步破坏成像质量。

单一传感器在微型SAR场景下的局限性十分显著，这也凸显了融合技术的必要性：

1. IMU的优势与短板

（1）优势：IMU由加速度计、陀螺仪、磁力计（部分型号）组成，可通过惯性原理实时测量载体的角速率（陀螺仪）、线加速度（加速度计），采样频率极高（通常100Hz~1kHz），且不依赖外部信号，在GPS信号失效时（如隧道、高楼遮挡）仍能持续输出数据，满足微型SAR对“连续运动感知”的需求。
（2）短板：IMU存在累积误差——陀螺仪的零偏漂移（长期静置时输出非零角速率）、加速度计的温度漂移（温度变化导致测量偏差）会随时间不断叠加，通常10分钟内位置误差可达数十米，远超微型SAR成像的厘米级精度要求，无法单独作为长期导航依据。

2. GPS的优势与短板

（1）优势：GPS通过接收卫星信号计算载体的绝对位置（经纬度、海拔）、速度与时间（PVT）信息，长期精度稳定（民用级约1~10米，差分GPS（DGPS）可达厘米级），无累积误差，可作为IMU误差修正的“绝对参考基准”。
（2）短板：GPS的采样频率较低（通常1Hz~10Hz），无法捕捉微型SAR载体的高频运动（如无人机突发阵风导致的姿态变化）；且易受环境干扰——城市高楼会导致“多径效应”（信号经建筑物反射后被接收，引发位置偏差），森林、峡谷会遮挡卫星信号，导致数据中断（即“GPS失锁”），此时无法输出有效定位信息。

3. 融合技术的核心价值

IMU/GPS融合技术通过“高频补盲、低频修正”的协同逻辑，完美解决单一传感器的缺陷：
（1）用IMU弥补GPS的高频响应不足：当GPS采样间隔内（如100ms）载体发生高频运动时，IMU的高频数据可插值补充运动细节，避免定位“跳变”；
（2）用GPS弥补IMU的累积误差：当GPS信号有效时，以GPS的绝对位置、速度数据为基准，实时修正IMU的漂移误差，将IMU的长期误差控制在厘米级；
（3）保障复杂场景下的连续性：当GPS失锁时，依赖IMU的短期高精度数据维持定位输出，直至GPS信号恢复，避免微型SAR因定位中断导致成像失败或飞行失控。

二、IMU/GPS融合的核心技术方法：从经典算法到现代优化

微型SAR飞行服务对融合技术的核心要求是“低延迟、高精度、强鲁棒性”——延迟需控制在10ms以内（避免影响雷达成像时序），定位精度需满足厘米级（民用场景）或毫米级（专业测绘场景），且能在GPS信号不稳定时保持性能稳定。目前主流的融合方法可分为“经典滤波算法”与“现代优化算法”两类，其中卡尔曼滤波（Kalman Filter）及其衍生算法是应用最广泛的技术路线。

1. 经典滤波算法：卡尔曼滤波（KF）与扩展卡尔曼滤波（EKF）

卡尔曼滤波是一种基于“线性系统状态估计”的最优滤波方法，核心思想是通过“预测-更新”循环，结合传感器的测量模型与噪声特性，输出最优的状态估计值（如位置、速度、姿态）。

（1）标准卡尔曼滤波（KF）的应用逻辑
在IMU/GPS融合中，KF的“状态向量”通常包含载体的位置（x,y,z）、速度（vx,vy,vz）、姿态角（滚转φ、俯仰θ、偏航ψ）以及IMU的漂移误差（如陀螺仪零偏bgx,bgy,bgz、加速度计零偏bax,bay,baz），共15个状态量；“测量向量”为GPS输出的位置（x_gps,y_gps,z_gps）与速度（vx_gps,vy_gps,vz_gps）。

KF的融合流程分为两步：

1）预测步：基于IMU的加速度、角速率数据，通过惯性导航方程（如欧拉角运动学方程、捷联惯性导航算法）预测下一时刻的状态向量与误差协方差矩阵；
2）更新步：当GPS数据到达时，计算GPS测量值与预测值的“残差”，结合GPS的测量噪声矩阵，通过卡尔曼增益调整预测状态，实现误差修正。

（2）扩展卡尔曼滤波（EKF）的改进：应对非线性系统
标准KF仅适用于“线性系统”，但微型SAR载体的运动（如无人机的姿态旋转）本质是非线性过程（欧拉角与角速度的关系为非线性方程），直接使用KF会导致滤波发散（误差持续增大）。

EKF通过“局部线性化”解决非线性问题：在每个采样时刻，将非线性的运动模型与测量模型在“当前状态估计值”处进行泰勒展开，忽略高阶小项，将其近似为线性模型，再应用标准KF的“预测-更新”流程。EKF是目前微型SAR飞行服务中最常用的融合算法之一，因其计算量适中（可在嵌入式平台实时运行），且能满足多数场景的精度需求。

2. 现代优化算法：无迹卡尔曼滤波（UKF）与粒子滤波（PF）

当微型SAR载体处于极端运动场景（如高速转弯、剧烈颠簸）时，EKF的“局部线性化近似”误差会显著增大，导致滤波精度下降。此时需采用更适应非线性系统的现代优化算法。

（1）无迹卡尔曼滤波（UKF）：无需线性化的非线性滤波
UKF的核心思想是“无迹变换（UT）”——通过选取一组“sigma点”（覆盖状态向量的概率分布），将这些点代入非线性模型计算，再通过加权平均得到状态估计值与协方差矩阵，避免了EKF的线性化误差。
在微型SAR场景中，UKF的优势在于：

1）对强非线性运动的适应性更强，如无人机在峡谷中快速规避障碍物时，仍能保持定位精度；
2）无需推导复杂的雅可比矩阵（EKF线性化需计算雅可比矩阵，推导难度大且易出错），降低算法实现复杂度。

（2）粒子滤波（PF）：基于概率采样的鲁棒滤波
PF是一种基于“蒙特卡洛采样”的非线性滤波方法，通过大量“粒子”（每个粒子代表一个可能的状态向量）模拟状态的概率分布，再根据传感器测量值对粒子进行“权重更新”与“重采样”，最终输出权重最高的粒子作为最优状态估计。

PF的最大优势是鲁棒性极强——即使在GPS信号严重受扰（如多径效应导致测量误差达数十米）或短时间失锁时，仍能通过粒子的多样性维持定位连续性。但PF的计算量远大于EKF/UKF（通常需数千个粒子），对微型SAR载体的嵌入式计算平台（如ARM Cortex-M系列）性能要求较高，目前主要用于对精度与鲁棒性要求极高的专业场景（如军事侦察、高精度测绘）。

3. 算法选择的核心依据

在微型SAR飞行服务中，融合算法的选择需综合考虑“精度需求、计算资源、场景复杂度”三大因素，具体决策逻辑如下：

算法类型	适用场景	优势	劣势	适用平台
EKF	常规飞行（中低速、姿态变化平缓）	计算量小、实时性强、易实现	强非线性场景精度下降	低成本嵌入式平台（如STM32H7）
UKF	复杂运动（高速转弯、轻度颠簸）	非线性适应性强、精度高于EKF	计算量比EKF高30%~50%	中高性能嵌入式平台（如NVIDIA Jetson Nano）
PF	极端场景（GPS失锁、剧烈颠簸）	鲁棒性极强、无线性化误差	计算量大、实时性差	高性能边缘计算平台（如NVIDIA Jetson AGX）

三、IMU/GPS融合在微型SAR中的实现流程：从硬件到软件

微型SAR飞行服务的IMU/GPS融合系统是“硬件+软件”的协同体系，需从传感器选型、数据同步、滤波计算到误差补偿形成完整闭环，具体实现流程可分为以下五步：

1. 硬件选型：匹配微型SAR的SWaP约束

微型SAR载体（如小型无人机）对传感器的体积、重量、功耗（SWaP）要求严苛，需在“性能”与“SWaP”间平衡：
（1）IMU选型：优先选择MEMS（微机电系统）型IMU，如ADI的ADIS16488（体积12.9mm×12.9mm×10mm，重量3.9g，零偏稳定性0.1°/h）、ST的ISM330DHCX（体积3mm×3mm×0.8mm，重量0.08g，适合超微型载体）；需关注“零偏稳定性”（越低越好，直接影响累积误差）、“采样频率”（需≥200Hz，匹配微型SAR的成像时序）。
（2）GPS选型：民用场景可选择支持北斗/GPS双模的模块（如Ublox NEO-7M，体积16mm×12.2mm，功耗30mA），专业场景需搭配差分GPS（DGPS）或实时动态定位（RTK）模块（如Ublox ZED-F9P，RTK精度可达1cm+1ppm，满足高精度成像需求）；需关注“冷启动时间”（≤30s，确保快速进入工作状态）、“抗遮挡能力”（支持多卫星系统可提升信号稳定性）。
（3）硬件接口：IMU通常采用SPI或I2C接口（高频数据传输），GPS采用UART或CAN接口（低频数据传输），需确保接口速率匹配传感器采样频率（如SPI速率≥10MHz，避免数据传输瓶颈）。

2. 数据同步：解决IMU与GPS的时间差问题

IMU与GPS的采样频率不同（如IMU 200Hz、GPS 10Hz），且传感器内部时钟存在偏差，若直接融合不同时间戳的数据，会导致“时间异步误差”（如用t=100ms的GPS数据修正t=105ms的IMU数据，引发位置偏差）。

数据同步的核心方法是“时间戳对齐+插值补偿”：
（1）时间戳标定：在系统启动时，通过硬件触发信号（如FPGA输出同步脉冲）或软件校时（如NTP网络时间协议），将IMU与GPS的时间戳统一到同一时钟基准（如无人机的飞控系统时钟）；
（2）数据插值：当GPS数据到达时（如t=100ms），需将前后相邻的IMU数据（如t=95ms、t=100ms、t=105ms）通过线性插值或样条插值，生成与GPS时间戳一致的IMU数据，确保融合时“时间同步”。

3. 误差建模：提升滤波算法的精度基础

IMU与GPS的测量误差是影响融合精度的关键因素，需在滤波算法中建立精准的误差模型，才能实现有效的误差修正：
（1）IMU误差模型：主要包括“零偏漂移”（可建模为随机游走过程，用一阶马尔可夫模型描述）、“刻度因子误差”（传感器输出与真实值的比例偏差，如加速度计刻度因子误差1%，则测量加速度比真实值大1%）、“安装误差”（IMU与载体坐标系的偏差，需通过校准消除，如通过六面校准法测量安装角）；
（2）GPS误差模型：主要包括“随机噪声”（可建模为高斯白噪声，通过GPS模块手册获取噪声标准差）、“多径误差”（城市场景中显著，可通过“残差检测”识别——当GPS测量值与IMU预测值的残差超过阈值时，降低GPS的权重）、“信号失锁误差”（失锁时GPS数据无效，需切换为纯IMU模式）。

4. 滤波计算：实现多传感器数据融合

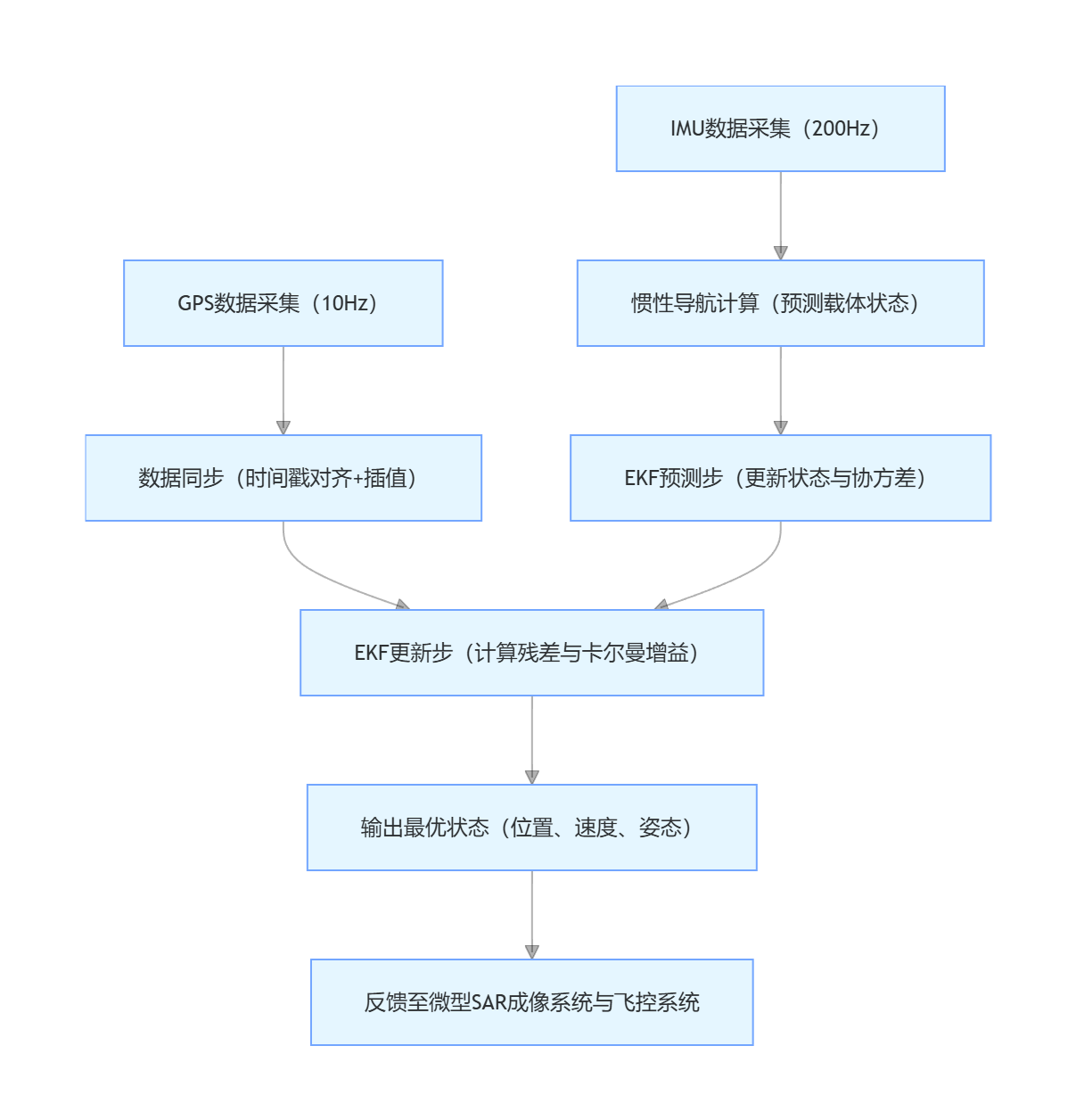

基于选定的融合算法（如EKF），在嵌入式平台（如飞控系统的MCU或DSP）中实现滤波计算，核心流程如下：


（1）惯性导航计算：基于IMU的加速度与角速率数据，通过捷联惯性导航算法（SINS）计算载体的位置、速度与姿态（如通过四元数更新姿态，避免欧拉角的万向锁问题）；
（2）EKF预测步：根据惯性导航的状态转移模型，预测下一时刻的状态向量（位置、速度、姿态、IMU漂移）与误差协方差矩阵；
（3）EKF更新步：用同步后的GPS数据计算测量残差，结合GPS的测量噪声矩阵，更新卡尔曼增益，修正预测状态，得到最优估计值；
（4）输出与反馈：将融合后的状态数据（位置、速度、姿态）实时输出至微型SAR的成像处理模块（用于雷达相位补偿）与飞控系统（用于姿态控制）。

5. 误差补偿：进一步降低系统误差

即使经过滤波融合，仍可能存在“未建模误差”（如IMU的温度漂移随环境变化、GPS的多径误差突发），需通过额外的补偿机制优化精度：
（1）温度补偿：在IMU附近安装温度传感器，实时采集环境温度，通过预校准的“温度-零偏”映射表，动态修正IMU的零偏漂移（如温度每升高10℃，零偏增加0.05°/h，需实时减去该增量）；
（2）多径补偿：通过“残差阈值检测”识别GPS多径误差——当EKF的测量残差（GPS与IMU预测值的差值）超过预设阈值（如5米）时，降低GPS在融合中的权重（如从0.8降至0.2），减少多径误差对融合结果的影响；
（3）失锁补偿：当GPS失锁时（如连续3个采样周期无有效数据），切换为“纯IMU模式”，并通过“误差增长模型”（如根据IMU零偏稳定性估算累积误差）实时输出误差范围，提醒用户GPS失锁状态，直至信号恢复。

6. 结果验证：确保融合系统的可靠性

融合系统输出的位置、姿态数据需通过“离线验证”与“在线监控”确保可靠性：
（1）离线验证：在已知轨迹的测试场（如操场、机场跑道），用高精度激光测距仪或差分GPS（RTK）记录载体的真实轨迹，与融合系统的输出轨迹对比，计算“位置误差”（如均方根误差RMSE，需≤0.5米，RTK场景≤0.1米）、“姿态误差”（如滚转/俯仰误差≤0.1°，偏航误差≤0.5°）；
（2）在线监控：在微型SAR飞行过程中，实时监控融合系统的“协方差矩阵迹”（迹越小，状态估计越可靠）、“GPS残差”（残差越小，GPS数据越有效），当指标异常时（如协方差迹超过阈值），触发告警机制（如向地面站发送告警信息），避免影响雷达成像。

四、微型SAR场景下的核心挑战与优化策略

微型SAR飞行服务的应用场景复杂（如城市、森林、山区），IMU/GPS融合技术面临“GPS失锁、高频振动、多径干扰”等特殊挑战，需针对性优化：

挑战1：GPS长时失锁下的误差控制

在隧道、地下停车场、密集森林等场景，GPS可能出现10秒以上的长时失锁，此时纯IMU的累积误差会快速增大（如10秒内位置误差可达10米以上），导致微型SAR成像模糊。

优化策略：
1. 多传感器辅助融合：在载体上增加视觉传感器（如单目相机、双目相机）或激光雷达（LiDAR），当GPS失锁时，通过视觉里程计（VO）或激光里程计（LO）计算相对位置，与IMU融合（即IMU/GPS/VO多源融合），将失锁时的位置误差控制在1米以内；
2. 误差预补偿：基于历史飞行数据，建立IMU漂移误差的“场景模型”（如不同温度、振动环境下的漂移规律），失锁时通过模型预测漂移误差，提前补偿，减少累积误差。

挑战2：微型载体高频振动导致的IMU噪声增大

微型SAR载体（如多旋翼无人机）的电机旋转、螺旋桨气流会产生高频振动（通常100Hz~1kHz），导致IMU的加速度计与陀螺仪测量噪声增大，甚至出现“振动耦合误差”（如振动导致加速度计输出虚假的线加速度，引发姿态误判）。

优化策略：
1. 硬件减振：在IMU安装位置增加减振材料（如硅胶垫、海绵）或减振结构（如金属弹簧减振器），将振动幅度降低至IMU的“振动耐受范围”（通常≤0.1g，g为重力加速度）；
2. 软件滤波：在IMU数据预处理阶段，通过低通滤波器（如巴特沃斯滤波器，截止频率50Hz）或卡尔曼滤波的“噪声自适应调整”（根据振动强度动态增大IMU的噪声协方差，降低振动对融合结果的影响），滤除高频振动噪声。

挑战3：城市多径效应导致的GPS精度骤降

城市中高楼、玻璃幕墙会反射GPS卫星信号，导致GPS模块接收到“直射信号+反射信号”，引发多径效应——测量位置与真实位置的偏差可达10~50米，若直接用于修正IMU，会导致融合结果“跳变”，影响微型SAR的飞行稳定性。

优化策略：
1. 多径检测与权重调整：通过“残差一致性检验”识别多径信号——若GPS测量值与IMU预测值的残差连续多次超过阈值（如3倍GPS噪声标准差），判定为多径干扰，此时降低GPS在融合中的权重（如从0.8降至0.1），减少多径误差的影响；
2. 卫星选择优化：在GPS模块中配置“多径抑制算法”（如Ublox的Multi-path Mitigation技术），优先选择“高仰角卫星”（仰角>30°，受建筑物遮挡与多径影响较小）的信号，提升GPS测量精度。

IMU/GPS融合技术是微型SAR飞行服务的“导航核心”，通过多传感器数据的互补与协同，解决了单一传感器在复杂场景下的局限性，为微型SAR提供了连续、稳定、高精度的位置与姿态信息。其技术核心在于“误差建模的精准性、数据同步的实时性、滤波算法的适应性”，需结合微型载体的SWaP约束与应用场景的复杂性，进行硬件选型、软件优化与系统验证。

---
